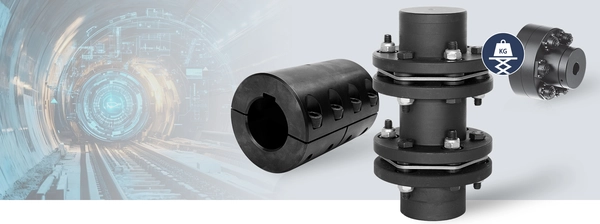

Antriebskomponenten für Schwerlastanwendungen
Hohe Drehmomente sind in unzähligen Anwendungen zu finden. Zu nennen sind hier beispielsweise umformtechnische Anlagen, Misch- und Knetmaschinen oder Zentrifugen in der Kunststoffindustrie. Bei diesen Anwendungen treten nicht selten Drehmomente von 10.000 Nm und mehr auf. Perfekt darauf abgestimmte Kupplungen stellen sich diesen starken Herausforderungen – unabhängig davon, ob sie als starre Wellenverbindung bei fluchtenden Wellen dienen, als Ausgleichskupplungen für eine zusätzliche Kompensation von Wellenverlagerungen verantwortlich sind oder einen zuverlässigen Überlastschutz bieten müssen.
Stahllamellenkupplungen für Drehmomente bis zu 65.000 Nm
Mit den Stahllamellenkupplungen der Reihe GTR aus dem Programm der Diskflex stehen robuste, torsionssteife Ausgleichskupplungen in einem Nenndrehmomentbereich bis 65.000 Nm zur Auswahl. Die Kupplungen verfügen je nach Baugröße über Lamellenpakete in 6- oder 8-Schraubenausführung. Erhältlich sind sie in einfach- oder doppelkardanischer Ausführung. Zur Überbrückung kundenspezifischer Wellenabstände können sie als Distanzwellenkupplung mit beliebig in der Länge wählbaren Zwischenhülsen geliefert werden. Die Naben sowie Zwischenstücke bestehen aus Stahl und sind zusätzlich phosphatiert, um einen Korrosionsschutz sicherzustellen. Typische Anwendungsbereiche der Stahllamellenkupplungen sind beispielsweise drehmomentstarke Druck- und Papiermaschinen, Förderanlagen, Anlagen in der Metallverarbeitung, Generatoren oder auch Turbinenantriebe.
Schalenkupplungen für Wellendurchmesser bis 100 mm
Bei Anwendungen mit exakt fluchtenden Wellen und hohen Drehmomentansprüchen sind die Starren Kupplungen Torqmax die ideale Lösung. Sie verbinden Wellen kraftschlüssig und absolut spielfrei. Die Kupplungsserie in HeavyDuty Ausführung steht für Wellendurchmesser von 55 mm bis 120 mm zur Verfügung und ist aufgrund ihres zweiteiligen Aufbaus radial montierbar. Für einen zusätzlichen Formschluss sind die Bohrungen mit Nut ausgeführt. Die Torqmax Heavy Duty ist aus Stahl gefertigt und zusätzlich brüniert. Edelstahlausführungen sind optional verfügbar.
Rutschnaben für Drehmomente bis 23.000 Nm
Die Rutschnaben Securmax Slip arbeiten reibschlüssig und rutschen im Überlastfall ab einem definierten Drehmoment durch. Über Tellerfedern wird eine Vorspannung auf die Reibbeläge ausgeübt. Die Höhe dieser Federkraft und damit die Höhe des Drehmoments lässt sich mittels Einstellmutter oder –schrauben stufenlos einstellen. Die Rutschnaben sind lasthaltend. Das heißt, bei Überlast rutscht das jeweilige Übertragungselement durch und es erfolgt eine Begrenzung des Drehmoments auf den voreingestellten Wert. Die Naben sind mit einstellbaren Drehmomenten bis zu 23.000 Nm erhältlich. Die Rutschnaben sind mit Riemenscheiben, Zahnrädern oder Kettenrädern kombinierbar. Zusätzlich steht eine Variante für extra breite Übertragungselemente im Angebot.
Freischaltende Sicherheitskupplungen für hohe Drehmomente in Verbindung mit hohen Drehzahlen
Die freischaltenden Sicherheitskupplungen Securmax Heavy Duty sind prädestiniert für Anwendungen mit hohen Drehmomenten und Massen, die zusätzlich in hohen Drehzahlbereichen arbeiten. Sie besitzen einzelne, gleichmäßig am Umfang angebrachte Freischaltsegmente. Über die an der Stirn der jeweiligen Schaltsegmente angebrachten Einstellungsmodule erfolgt die Drehmomenteinstellung durch Druckveränderung der Federn der jeweiligen Segmente. Je Kupplungsgröße stehen dabei drei alternative einstellbare Drehmomentbereiche zur Verfügung. Dieser Bereich an übertragbaren Drehmomenten ist dabei durch die Anzahl der jeweiligen Freischaltsegmente bestimmt. Das Programm der Securmax Heavy Duty umfasst Ausführungen für indirekte Antriebe sowie in Kombination mit Ausgleichskupplungen für direkte Antriebe mit Welle-Welle-Verbindungen.
