Antriebskomponenten für die Dosiertechnik
Mikrodosierung im feinsten Bereich: Mikrodosierpumpen kommen in den unterschiedlichsten Anwendungsgebieten zum Einsatz, beispielsweise in der Pharma- und Biotechnologie oder der chemischen und kosmetischen Industrie. Sie dosieren flüssige Medien äußerst präzise und mit höchster Genauigkeit in Kleinstmengen. Dabei arbeiten diese Mikrodispenser je nach Prozessablauf entweder volumetrisch oder gravimetrisch. In solchen hochpräzisen Dosiereinheiten müssen Mikrokupplungen mit diesen anspruchsvollen Anforderungen Schritt halten.

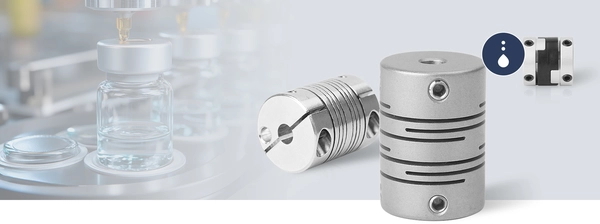

Einteilige Federsteg- oder Wendelkupplungen im Mikroformat
Die aus Aluminium gefertigte Federstegkupplung SlifIex GRS8-A mit einem Außendurchmesser von 7,9 mm ermöglicht die Wellenbefestigung mittels Gewindestiften. Die Ganzmetallkupplung verfügt über eine nominelle Drehmomentkapazität von 0,1 Nm. Wellen mit einem Durchmesser von 2 und 3 mm können durch die leichte Federstegkupplung verbunden werden. Für Dosieranwendungen unter speziellen Umgebungsbedingungen oder bei dem Auftreten aggressiver Medien bietet das Sliflex-Programm korrosionsbeständige Ausgleichskupplungen in den Baugrößen GRS12 oder GRC12 mit einem Außendurchmesser von 12,7 mm, die optional aus Edelstahl gefertigt sind und als Stellschrauben- oder Klemmnabenausführung erhältlich sind. Noch kleiner geht es mit der Beamflex PSMR7. Diese Mikrokupplung aus Aluminium hat einen Außendurchmesser von nur 6,5 mm und ist für Wellendurchmesser von 1 bis 2 mm geeignet.
Steckbare und modular aufgebaute Kreuzschieberkupplungen
Axial steckbar sind die Mikrokupplungen aus dem Programm Oldham-Kupplungen. Diese elektrisch isolierenden Kupplungen bestehen jeweils aus zwei Aluminiumnaben in Stellschraubenausführung sowie einer Übertragungsscheibe aus Acetal. Durch diesen dreiteiligen Aufbau ermöglichen sie die beliebige Kombinierbarkeit unterschiedlichster Bohrungsdurchmesser, je nach Kupplungsgröße von 1 bis 4 mm. Die Oldham-Kupplungen sind in drei Baugrößen als ZOS6, ZOS8 und ZOS10 mit einem Außendurchmesser von 5,9, 7,9 bzw. 9,9 mm erhältlich. Aufgrund ihrer kompakten Bauform lassen sie sich auch in knappen Einbauräumen integrieren.
