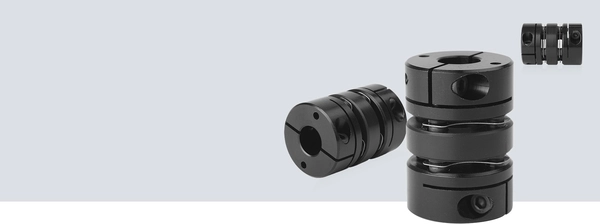

Die Lamellenkupplung Diskflex MDCDE
Die leichte, elektrisch isolierende Präzisionskupplung mit gewuchteten Aluminiumklemmnaben und Zwischenstück aus Polyacetal
Die elektrisch isolierende Lamellenkupplung MDCDE arbeitet mit Lamellen in 4-Schraubenausführungen. Kraftschlüssige, gewuchtete Klemmnaben sichern eine spielfreie Drehmomentübertragung sowie eine optimierte Laufruhe auch bei hohen Drehzahlen. Durch ihre hohe Torsionssteifigkeit und ihrer leichten Bauweise durch die Fertigung der Klemmnaben aus Aluminium und des Zwischenstückes aus Polyacetal ist sie ideal für dynamische und hochpräzise Mess- und Prüfaufgaben sowie Steuer- und Regelschnittstellen, bei denen eine galvanische Trennung der einzelnen Komponenten zur Erzielung perfekter Messergebnisse und Sicherung fehlerfreier Steuersignale unentbehrlich ist.
Produktfeatures
- Spielfreie Drehmomentübertragung
- Elektrisch isolierend, ideal zur Potentialtrennung
- Hohe Torsionssteife
- Ideal für dynamische Mess- und Prüfeinrichtungen, wie Ultraschall-Mikroskopieanlagen
- Kraftschlüssige, gewuchtete Klemmnaben für hohe Drehzahlen
- 7 Baugrößen im Außendurchmesserbereich von 15 bis 57,2 mm
- Nenndrehmomentbereich von 0,85 bis 25,45 Nm
- Bohrungsdurchmesser von 3 bis 30 mm
- Lamellenpaket aus rostfreiem Edelstahl
Lamellenpaket aus rostfreiem Edelstahl
Die Lamellenkupplung Diskflex MDCDE arbeitet mit flachen, biegeelastischen Lamellen beziehungsweise mit aus Einzellamellen bestehenden Lamellenpaketen aus rostfreiem Edelstahl. Diese sind wechselseitig mit der jeweiligen Nabe und dem elektrisch isolierenden Zwischenstück verschraubt. Das Design der Lamelle in 4-Schraubenausführung ist FEM-optimiert und auf hohe Torsionssteifigkeit und Verlagerungskapazität ausgelegt.
