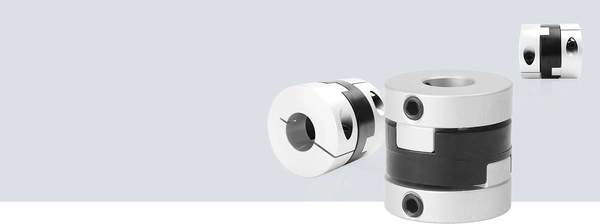

Il giunto Oldham ZOC-A compatto
Struttura molto corta, modulare e collegabile assialmente
Il giunto Oldham ZOC è ideale per compiti di posizionamento con cicli precisi e per applicazioni con motori passo-passo in condizioni di installazione ristrette. È composto da due mozzi e da un disco di trasmissione elettricamente isolante. Grazie alla sua struttura in tre parti, è possibile un comodo montaggio a innesto anche in spazi difficilmente accessibili. Il punto di forza di questo giunto Oldham privo di gioco è la compensazione dei disallineamenti radiali con forze di richiamo estremamente ridotte. Tale compensazione avviene attraverso puri movimenti di scorrimento tra i mozzi e il disco di trasmissione. Uno speciale processo di MicroRounding garantisce una maggiore capacità di disallineamento angolare fino a 1,5°.
Caratteristiche del prodotto
- Collegabile assialmente
- Compensazione di spostamenti radiali elevati (fino a 3,5 mm a seconda delle dimensioni)
- Elevato disallineamento angolare fino a 1,5°
- Trasmissione di coppia senza gioco
- Elettricamente isolante
- Diametro esterno da 11,9 a 73 mm
- Coppia torcente nominale da 0,9 a 65 Nm
- Diametro dei fori da 3 a 35 mm
- Mozzi in alluminio leggero
- Dischi a croce in acetale; disponibili opzionalmente con foro passante per consentire interassi tra gli alberi estremamente ridotti
- Disponibile su richiesta la versione con fissaggio a grani (ZOS)

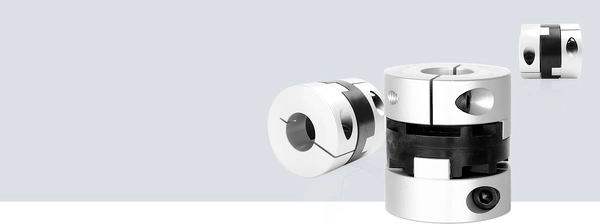

Giunto Oldham ZOC: La versione compatta per spazi di installazione ristretti
Questa serie è progettata specificamente per spazi assiali ristretti. Presenta un ingombro ridotto fino a 20% rispetto alla serie standard. I giunti di Oldham compatti sono dotati di mozzi a morsetto. I mozzi sono realizzati in alluminio, mentre il disco di trasmissione è in poliacetale. I dischi a croce sono disponibili opzionalmente con foro passante. Questa caratteristica garantisce interassi tra gli alberi estremamente ridotti senza compromettere la capacità di compensazione dei disallineamenti del giunto. La gamma è disponibile per diametri d'albero da 3 a 35 mm.
